Mon Grand Héritage
D'après plusieurs capture d'écran de l'épisode 38
D'après plusieurs capture d'écran de l'épisode 38
Capture d'écran me servant de base de construction pour la modélisation
 |
Modélisation sur Fusion 360 :

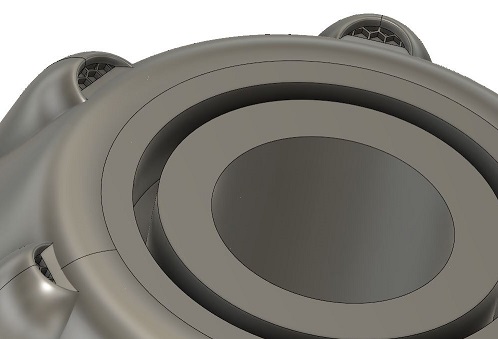

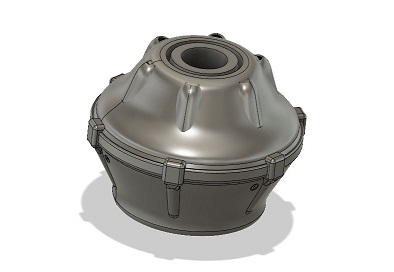

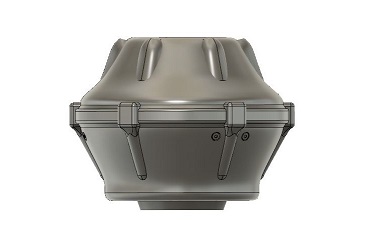

La partie basse du grand héritage
 |

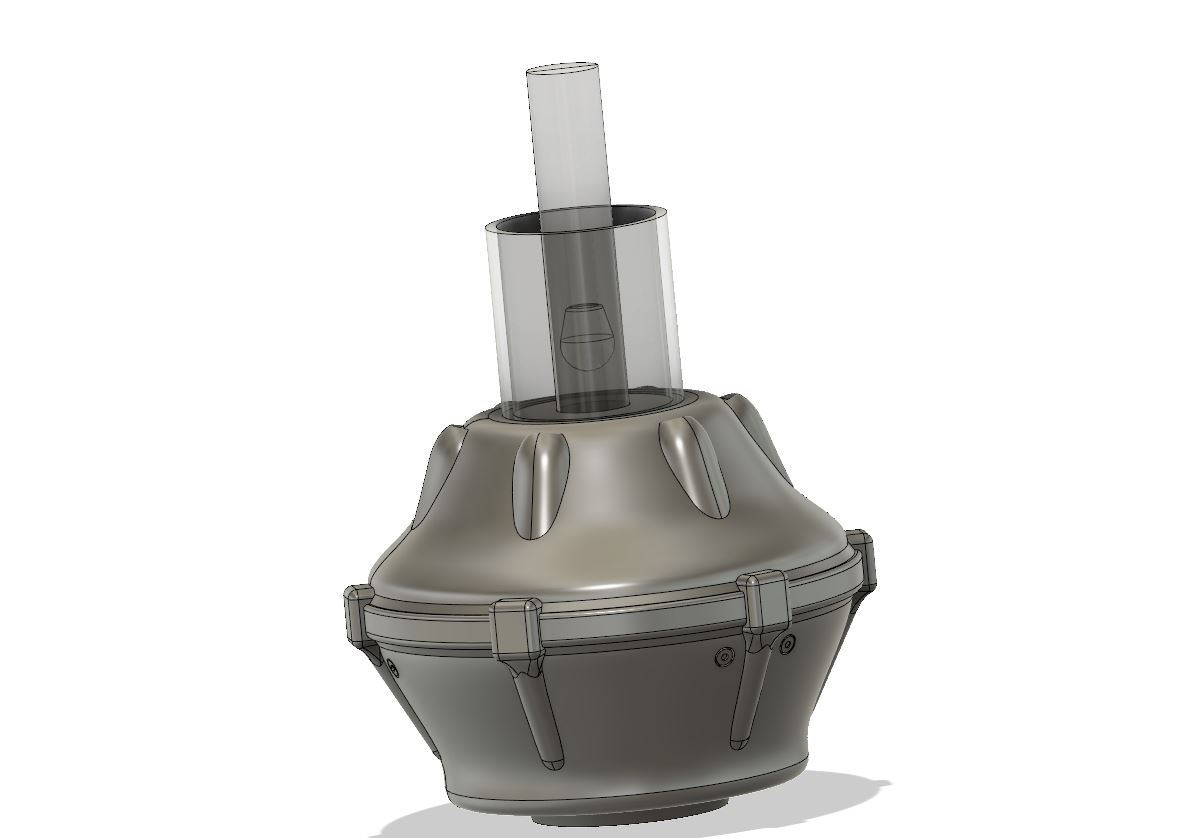

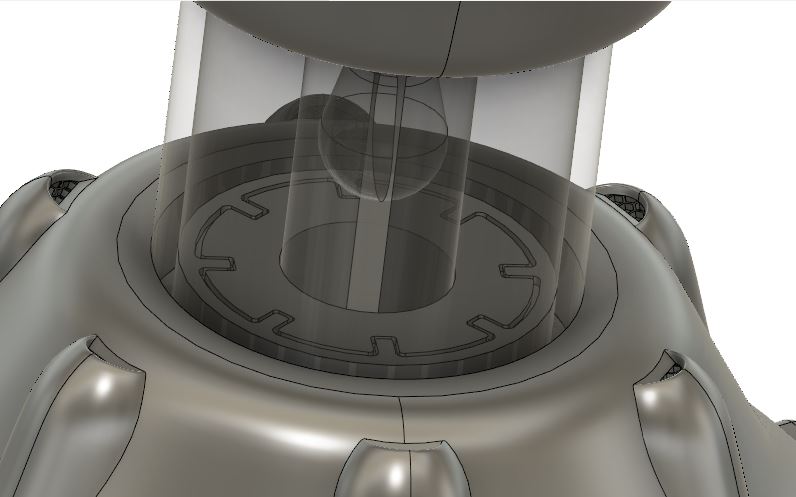

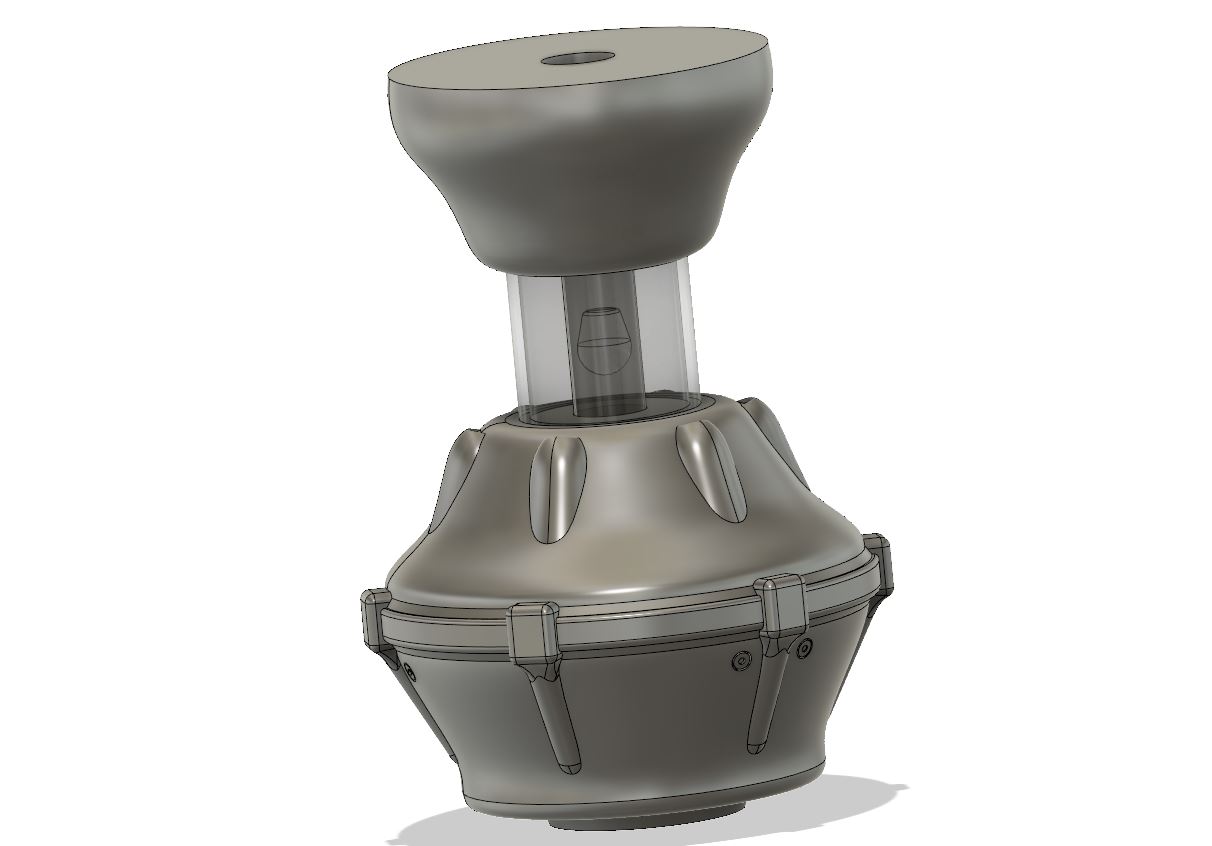

La partie basse du grand héritage + la barre de contrôle et le confinement

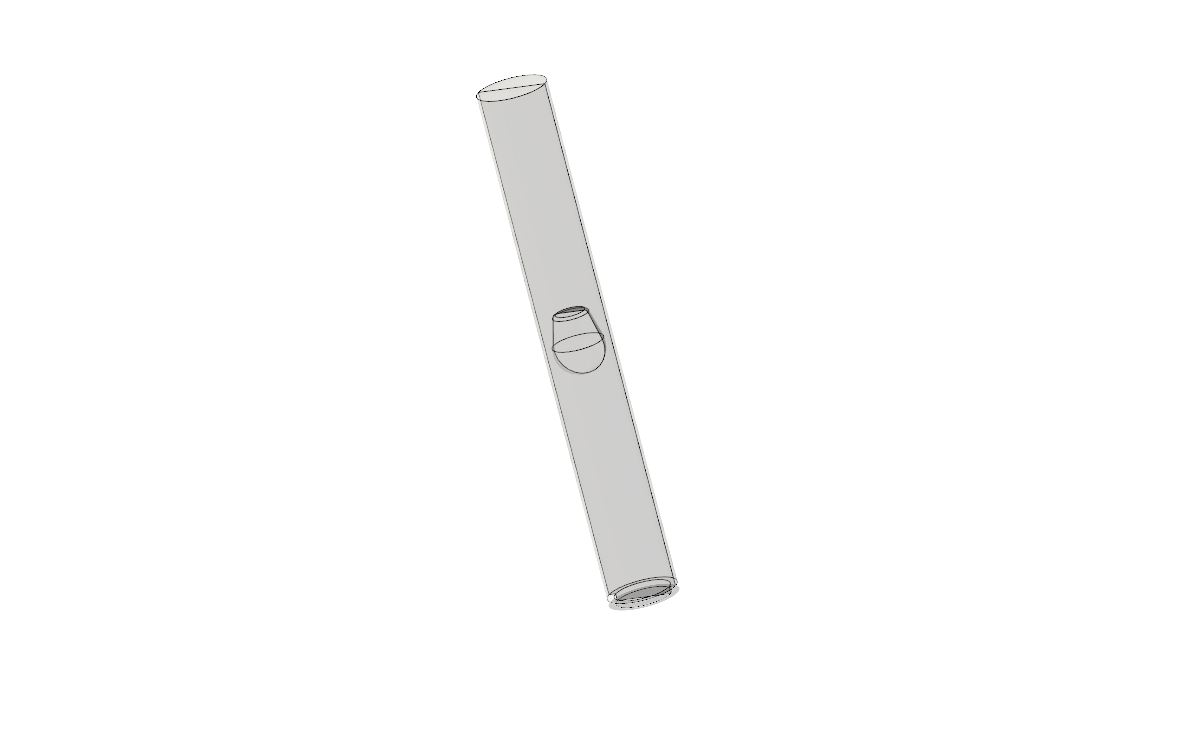

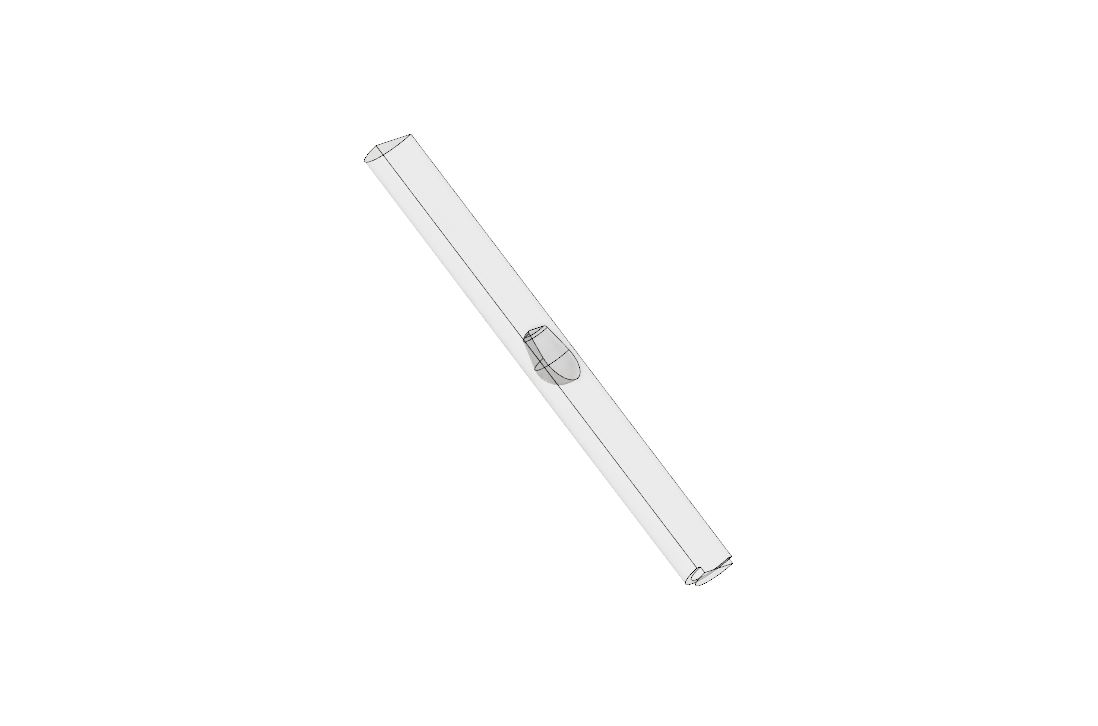

Détail de la barre de contrôle

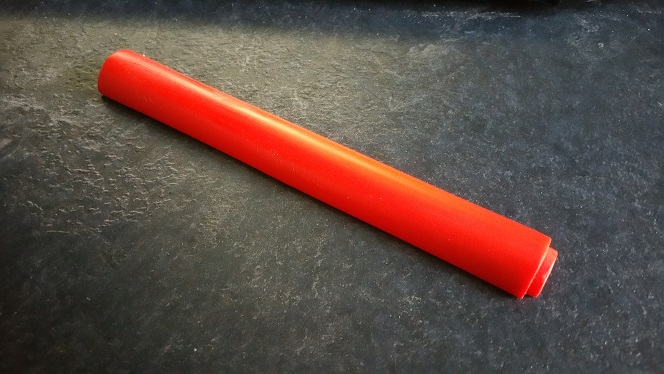

Impression 3D de la demi-barre de contrôle qui servira de positif pour la fabrication du moule
 |

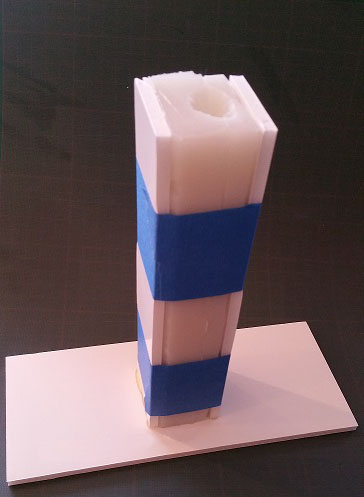

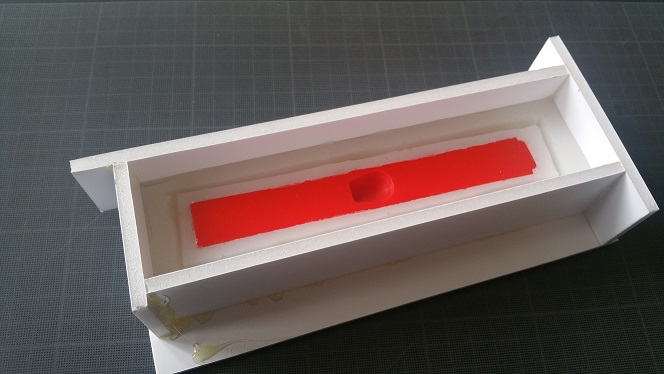

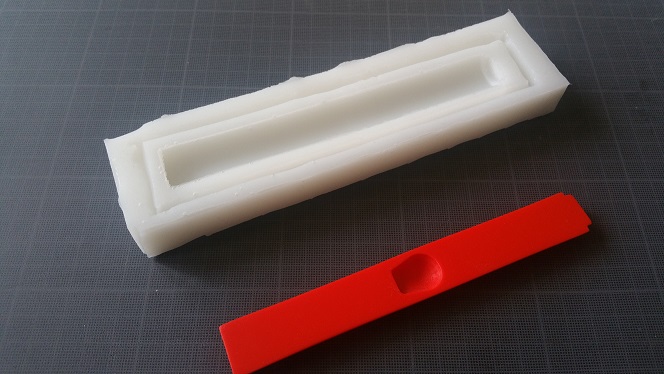

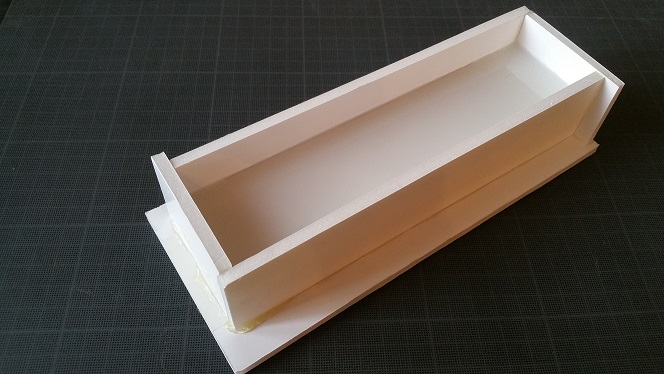

La première partie du moule en silicone
 |
Le moule prêt pour la coulée de la pièce en résine époxy
 |

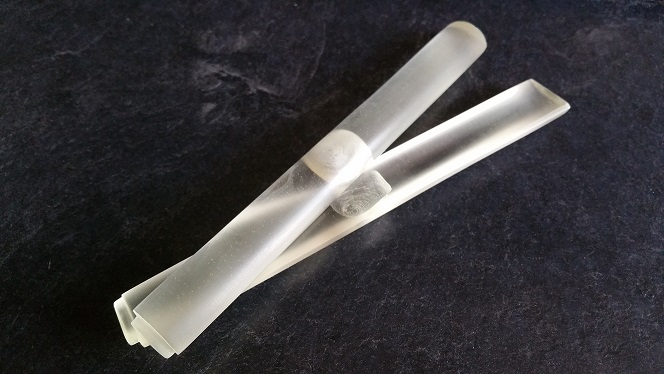

Les deux pièces de la barre de contrôle poncées et polies
 |

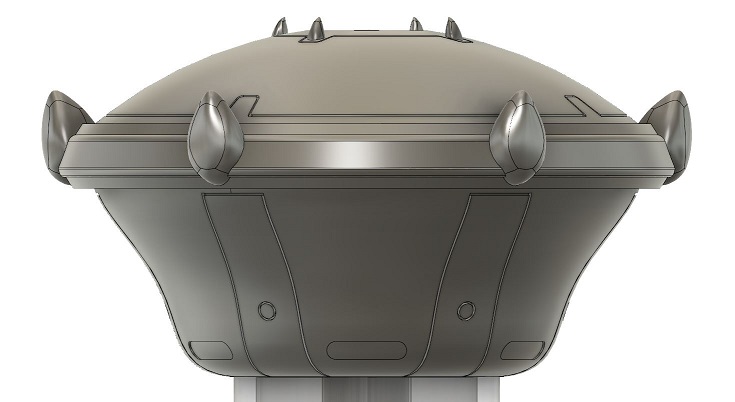

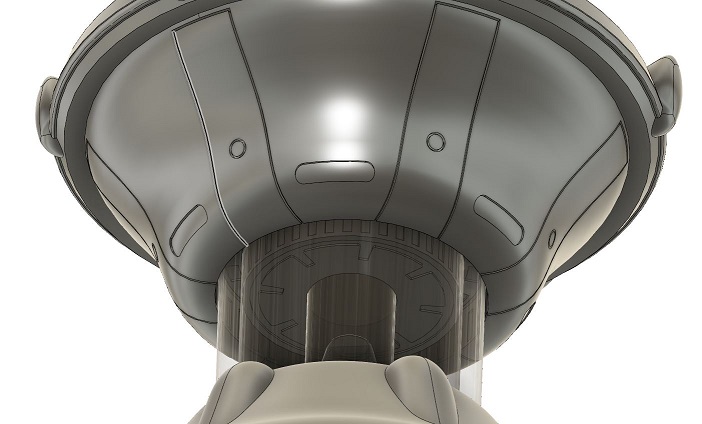

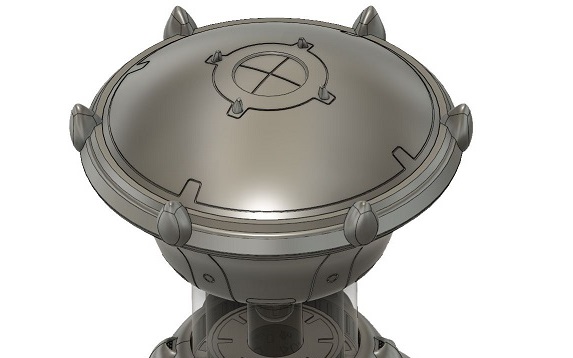

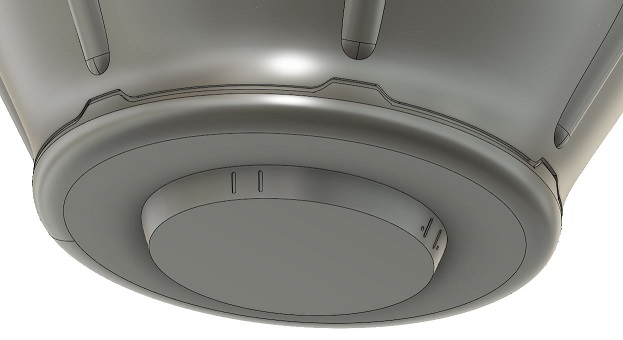

On reprend la modélisation

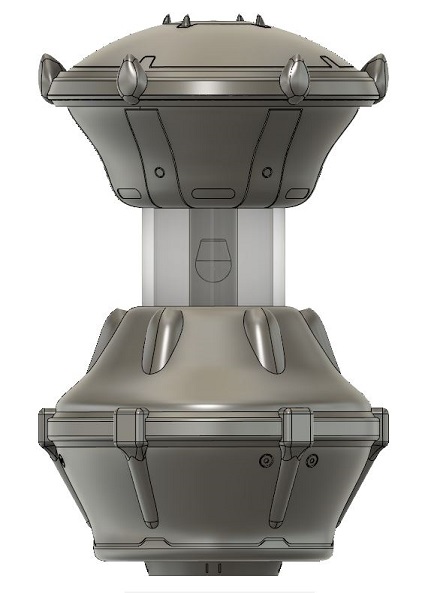

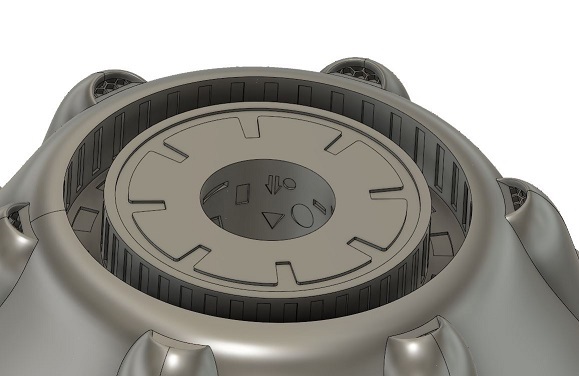

Modélisation terminée
 |

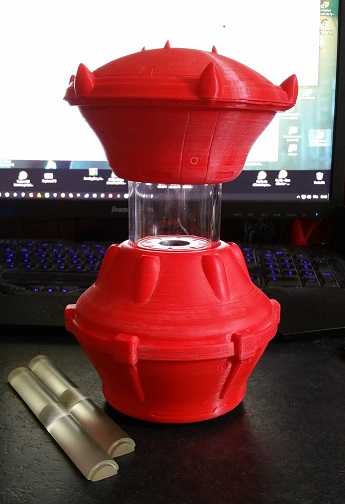

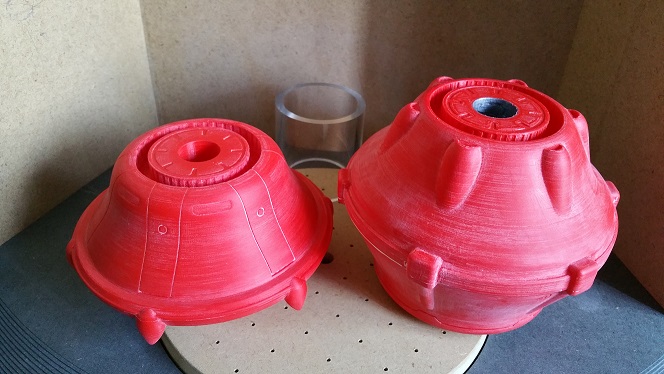

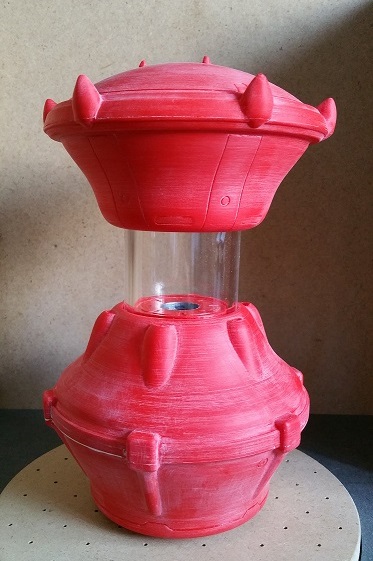

Impréssion terminé :
Imprimante 3D à filament (FDM)
couche de 0.1mm, 70 heures d'impréssion (et 30 heures de plus pour refaire deux pièces)
 |

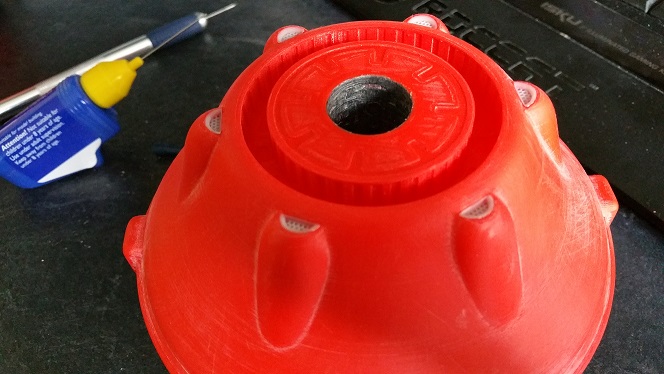

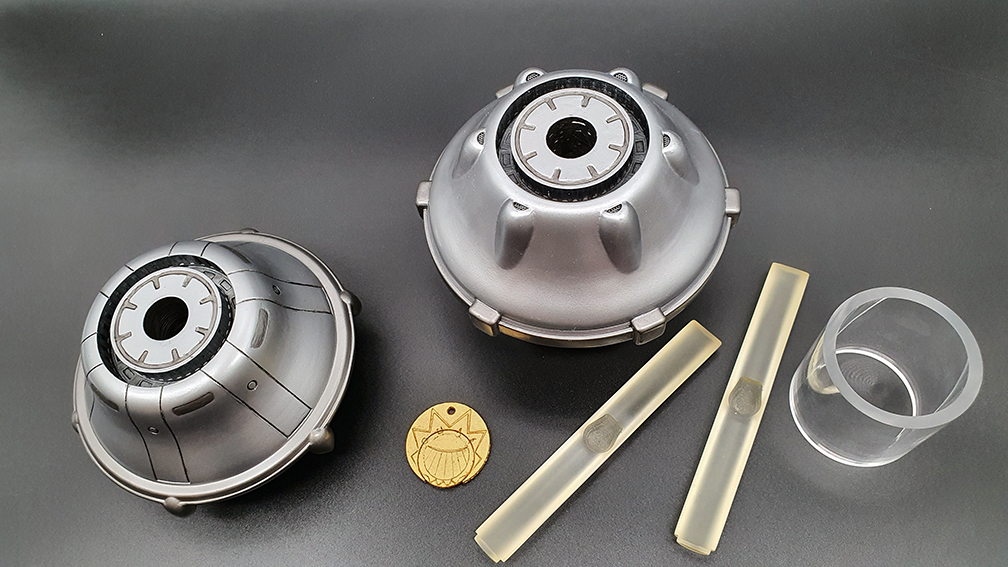

Après une bonne trentaine d'heures de ponçage (et c'est pas fini !)

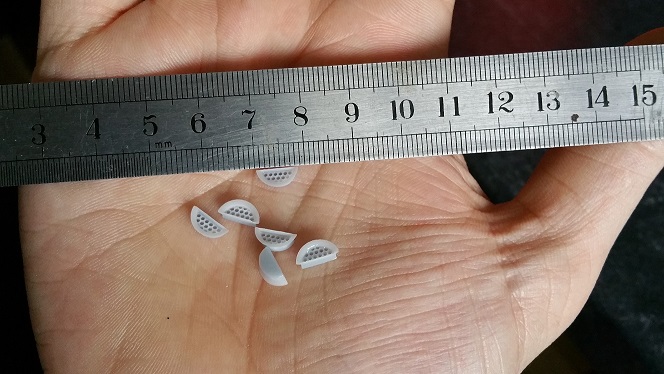

Events thermiques du grand héritage modélisés sur Fusion 360 puis imprimés sur imprimante 3D résine (SLA), couche de 0.05mm

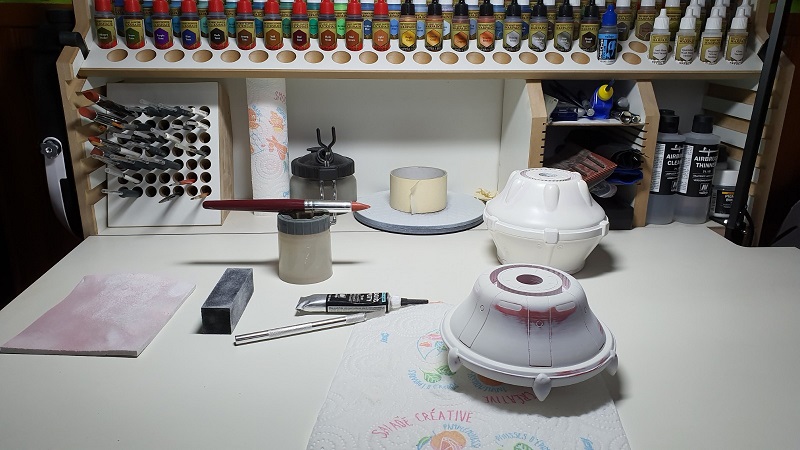

Enduit / aprêt et... encore du ponçage !
Ponçage de finition
 |

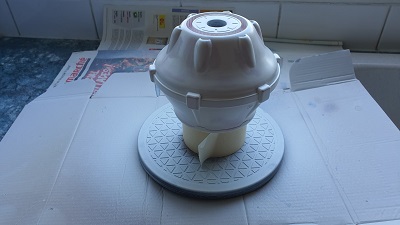

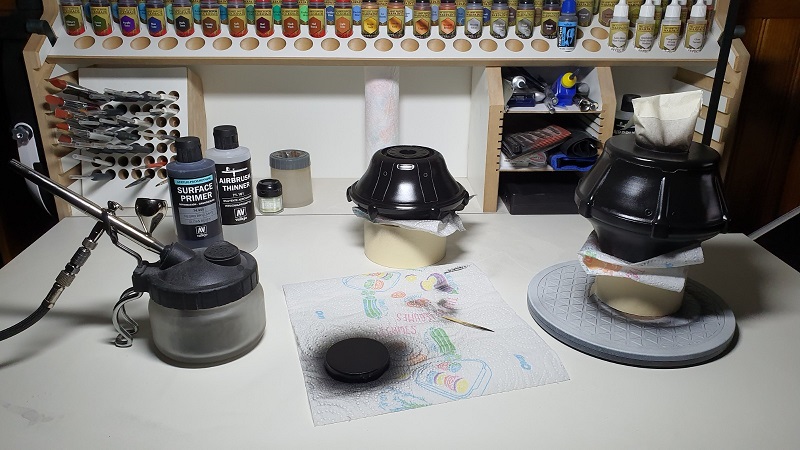

sous couche / Primer
 |

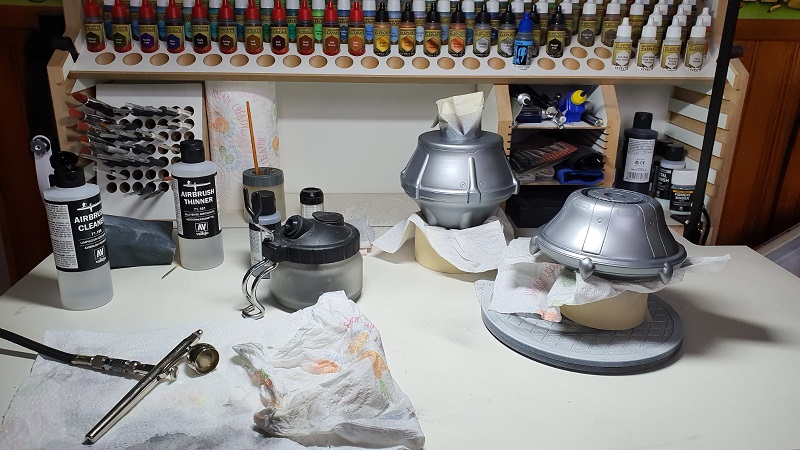

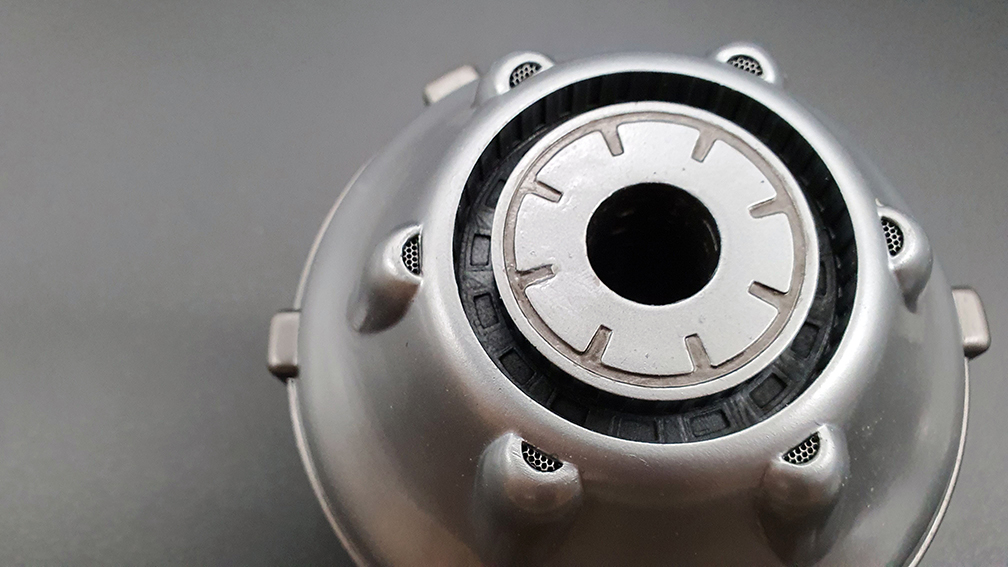

Première couleur acier 62.051 Vallejo
 |

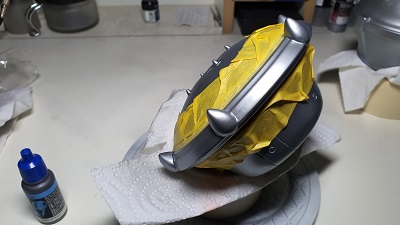

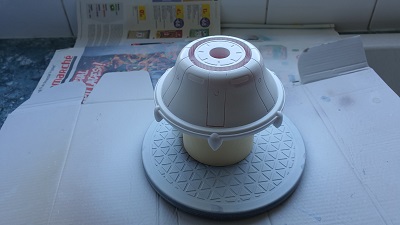

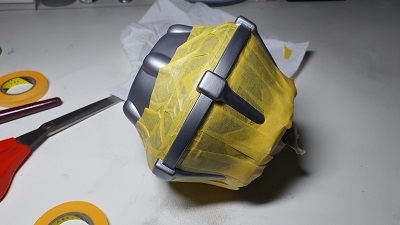

Masquage pour application de la seconde couleur dark steel 69.065 Vallejo

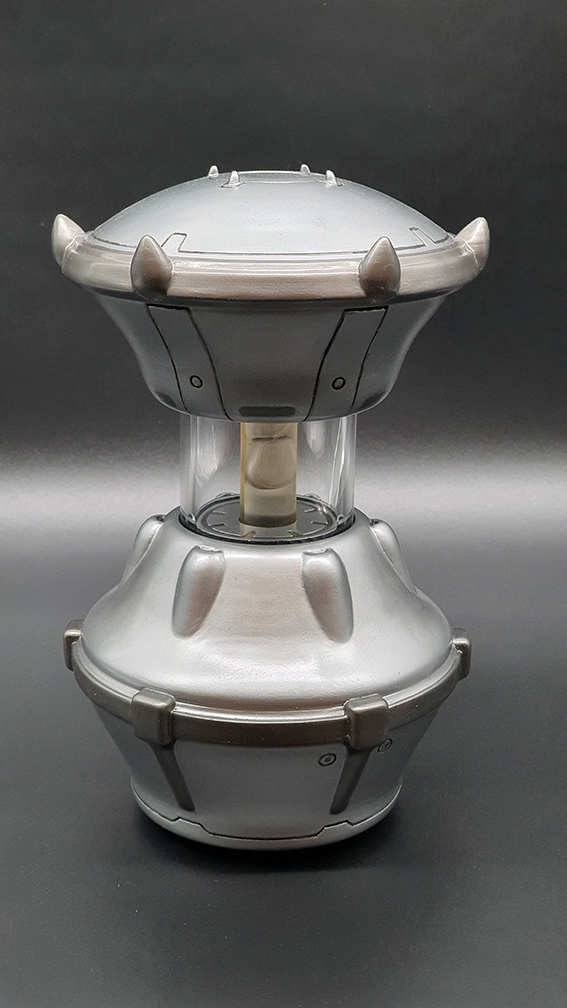

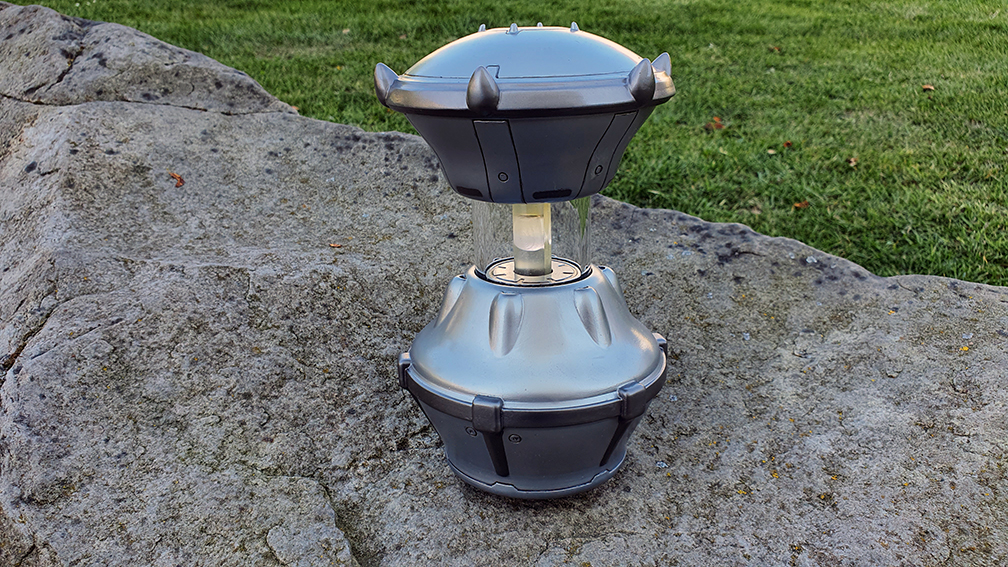

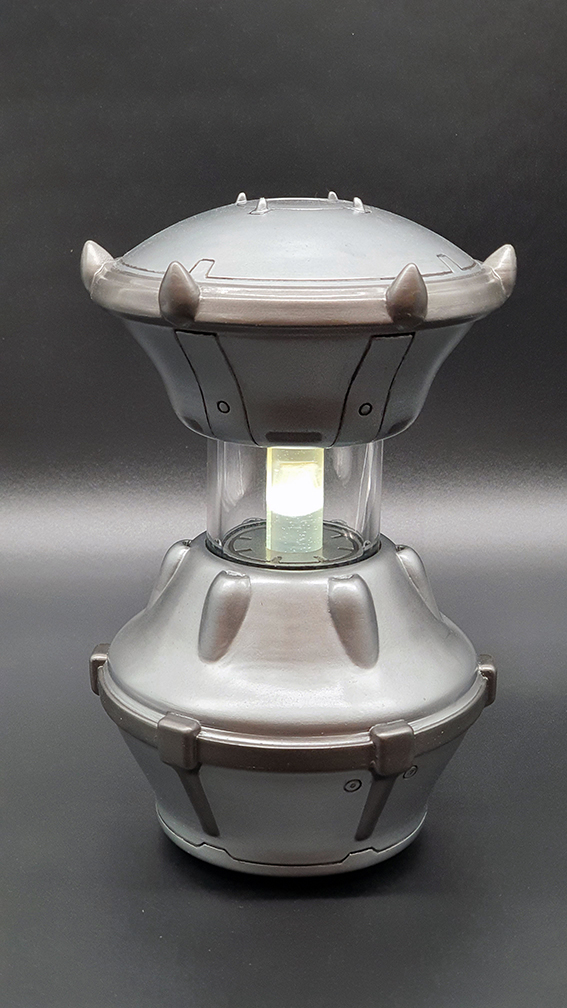

Barre de contrôle éteinte / allumée

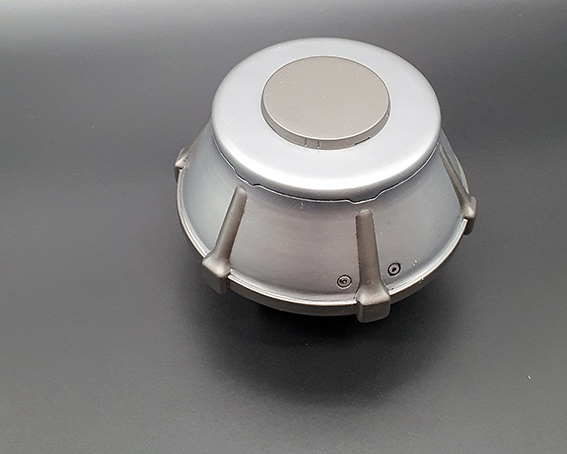

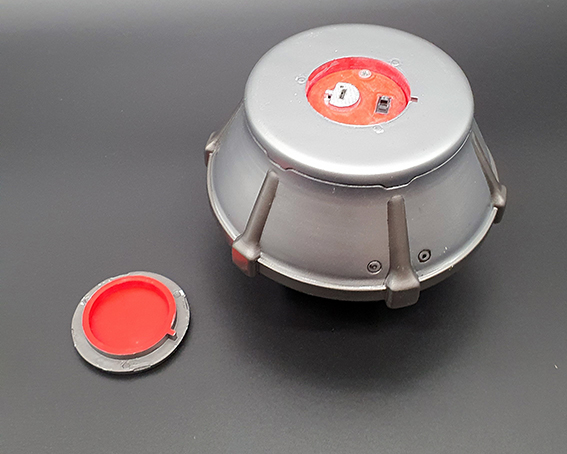

Le bouton et la prise de recharge sont cachés sous un couvercle maintenu par des aimants
